Артикул: 788-304
Виробник: Wago
359.16 грн.
Оплата
Доставка
Адреси найближчих відділень дивитися на карті
від
150.00 грн.
Самовивіз (м.Київ)
Безкоштовно

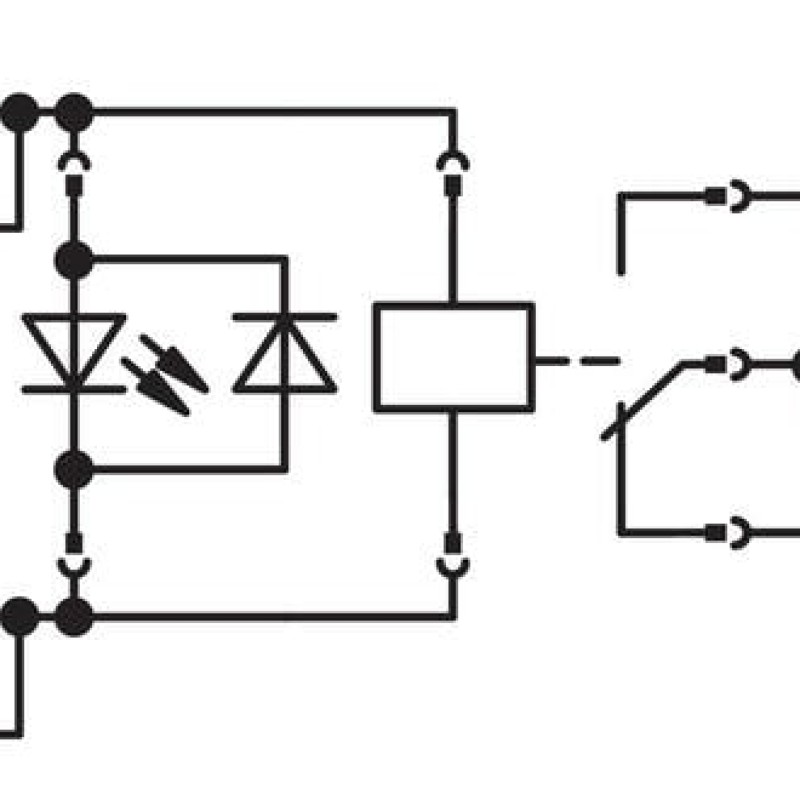

Опис 788-304 Релейний модуль; Номінальна вхідна напруга: 24 В DC; 1 перекидний контакт; сірий
Основні характеристики 788-304 Релейний модуль; Номінальна вхідна напруга: 24 В DC; 1 перекидний контакт; сірий
Базове реле
Базове реле WAGO
788-154
Безпека та захист
Інформація з техніки безпеки
За напруги понад 250 В між сусідніми релейними модулями та для дотримання вимог щодо посиленої ізоляції необхідно використовувати розділову пластину (наприклад, 209-191).
Діелектрична міцність (відкритий контакт) (змінний струм, 1 хв)
1 kVrms
Міцність діелектрика (ланцюг керування/навантаження) (змінний струм, 1 хв)
5 kVrms
Номінальна імпульсна напруга
4 кВ
Номінальна напруга
250 V
Ступінь забруднення
3
Тип захисту
IP20
Вимоги до навколишнього середовища
Температура навколишнього середовища (зберігання)
-40 ... +70 °C
Температура навколишнього середовища (робота при Uₙ)
-40 ... +70 °C
Температура навколишнього середовища UL (робота при Uₙ)
-40 ... +50 °C
Температура при інсталяції
-25 ... +50 °C
Температурний діапазон з'єднувального кабелю
≥ (Tambient + 20 K)
Дані для підключення
Довжина стрічки
9 ... 10 мм
Монолітний провідник
0,34 ... 2,5 мм² / 22 ... 14 AWG
Технологія підключення
Вставний затискач CAGE CLAMP®
Тонкожильний провідник
0,34 ... 2,5 мм² / 22 ... 14 AWG
Дані про матеріал
Вага
45.9 g
Колір
сірий
Пожежне навантаження
0,927 МДЖ
Механічні характеристики
Тип кріплення
Рейка DIN-35
Сигналізація
Індикатор стану
Червоний світлодіод
Стандарти та специфікації
Стандарти/специфікації
UL 508 (макс. 10 А)
Схема навантаження
Електричний ресурс (NO; резистивне навантаження; 23 °C)
30 x 10³ перемикань
Кількість перемикаючих/перемикаючих контактів
1
Комутаційна здатність
AC-15: 6 A / AC 250 V; DC-13: 2 A / DC 24 V
Комутаційна потужність (резистивна) макс.

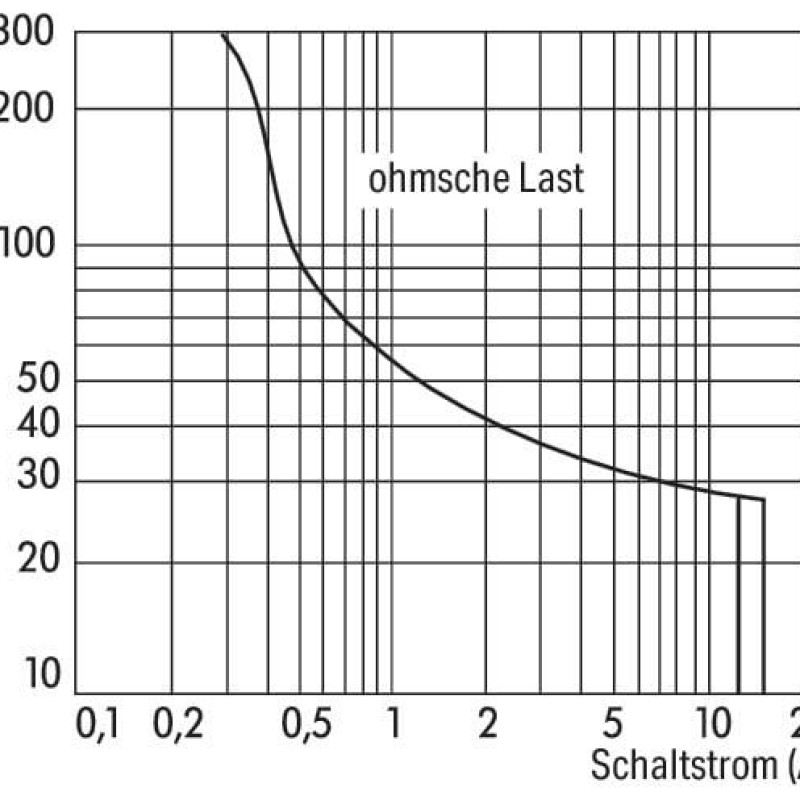

змінний струм 4000 ВА; постійний струм (див. криву граничного навантаження)
Матеріал контакту (реле)
AgNi 90/10
Механічне життя
30 x 10⁶ перемикань
Напруга перемикання, макс.
ЗМІННИЙ СТРУМ 250 В

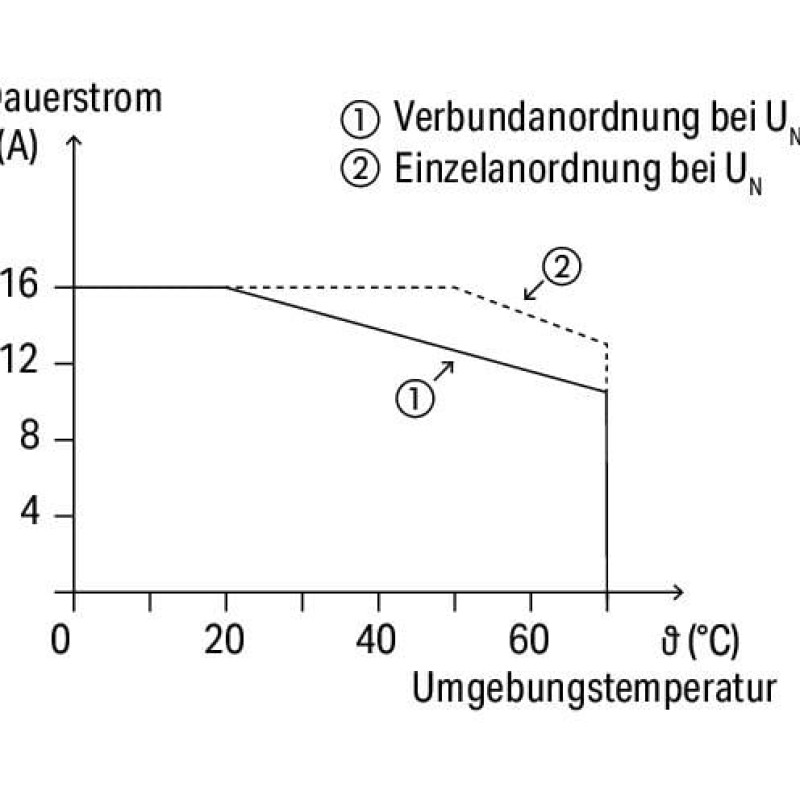

Обмеження тривалого струму
16 A
Пусковий струм (резистивний) макс.
(змінний струм) 30 А / 4 с
Рекомендоване мінімальне навантаження
12 В / 10 мА
Час в'їзду (тип.)
8 мс
Час відсіву (тип.)
6 мс
Час відскоку (сек.)
6 мс
Частота перемикання з навантаженням/без навантаження (макс.)
6 хв-1 / 1200 хв-1
Схема управління
Діапазон вхідної напруги
±10 %
Номінальна вхідна напруга Uₙ
24 В ПОСТІЙНОГО СТРУМУ
Номінальний вхідний струм при Uₙ
19 мА

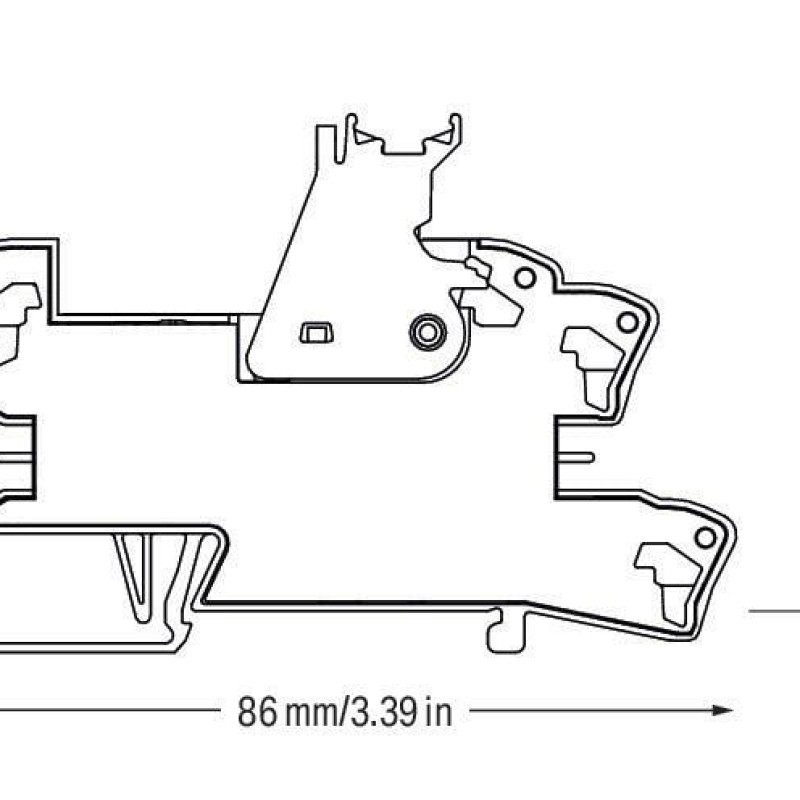

Фізичні дані
Висота
86 мм
Глибина від верхнього краю DIN-рейки
54 мм
Ширина
15 мм
