Артикул: 770-115
Виробник: Wago
224.84 грн.
Оплата
Доставка
Адреси найближчих відділень дивитися на карті
від
150.00 грн.
Самовивіз (м.Київ)
Безкоштовно

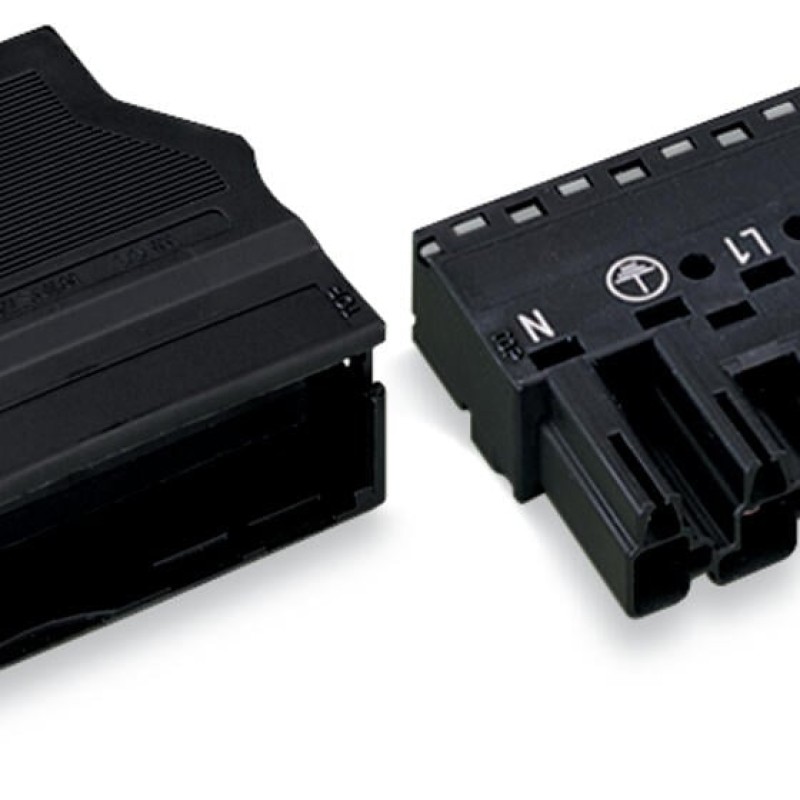

Опис 770-115 Штекер; з корпусом для зняття натягу; 5-полюсний; чорний
Штекер WINSTA® MIDI з розвантаженням від натягу
Використовуйте ефективні штекерні з'єднання замість трудомістких гвинтових з'єднань: За допомогою WINSTA® MIDI з роз'ємом "мама"/"мама" із захистом від неправильного з'єднання. З'єднувачі WAGO використовуються, коли критерії повторюються або заплановані на певній сітці, наприклад, для встановлення мережевого освітлення або освітлення для прихованого монтажу. Кольорове маркування та механічне кодування штепсельного з'єднувача забезпечує безпомилковий монтаж окремих компонентів, в тому числі захист від переплутування. Штекерний монтажний з'єднувач захищений від потрапляння всередину твердих предметів відповідно до ступеня захисту IP20 (при з'єднанні та закріпленні в корпусі з компенсатором натягу): IP2xC (ці компактні роз'єми не призначені для використання у відкритих, легкодоступних місцях!)). MIDI-роз'єм для встановлення WINSTA® з кодуванням A чорного або білого кольору зазвичай використовується для загальних мережевих застосувань в розподілі електроенергії. Цей роз'єм використовується для електричних струмів до 25 А. Таким чином, продукт ідеально підходить для високих навантажень. Лінійка продуктів WINSTA® MIDI забезпечує максимальну гнучкість при інсталяції. Завдяки технології з'єднання під тиском пружини Push-in CAGE CLAMP® вона гарантує безпомилкову установку, що економить час, і пропонує гнучкість для задоволення різних вимог до монтажу. Довжина стрічки 55 мм.
Технологія з'єднання під тиском пружини CAGE CLAMP® - роз'ємний монтаж замість трудомістких гвинтових з'єднань!
Система роз'ємних з'єднань WINSTA® ідеально пристосована до суворих вимог будівельної інсталяції. Вона робить електричну інсталяцію роз'ємною, а отже, більш ефективною, надійною та безпомилковою. Використання цієї попередньо змонтованої системи зменшує час, витрачений на монтаж, і кількість помилок при монтажі на будівельному майданчику. Скористайтеся перевагами з'єднувальної версії нашої технології пружинних з'єднань, що не потребують технічного обслуговування! Сплануйте свій монтаж за допомогою маркування від WAGO.
- захист від неправильної установки виключає помилки
- збірні версії
- з кодуванням А для використання в багатьох загальних мережевих додатках
- індивідуальні рішення
- зручний монтаж і введення в експлуатацію
Основні характеристики 770-115 Штекер; з корпусом для зняття натягу; 5-полюсний; чорний
Вимоги до навколишнього середовища
Вказівка щодо тривалої робочої температури
Ізоляційні деталі для температур ≤ 105 °C
Робоча температура
-35 ... +85 °C
Температура при інсталяції
-5 ... +40 °C
Дані для підключення
Загальна кількість потенціалів
5
Затискні пристрої
10
Функція PE
Попередній заземлюючий контакт
Дані про матеріал
Ізоляційний матеріал (основний корпус)
Поліамід (PA66)
Вага
29.7 g
Група матеріалів
I
Клас горючості згідно UL94
V0
Колір
чорний
Колір зняття напруги
чорний
Колір обкладинки
сірий
Колір роз'єму
чорний
Контактний матеріал
Мідь або мідний сплав; з поверхневою обробкою
Матеріал притискної пружини
Хромонікелева пружинна сталь (CrNi)
Пожежне навантаження
0,814 МДЖ
Покриття контактів
Олово
З'єднання 1
Багатожильний провідник
0,5 ... 2,5 мм² / 20 ... 14 AWG
Довжина смуги (зовнішня ізоляція)
55 мм
Довжина стрічки
9 мм
Кількість полюсів
5
Монолітний провідник
0,5 ... 4 мм² / 20 ... 12 AWG
Напрямок входу провідника до напрямку з'єднання
0 °
Номінальний переріз
4 мм² / 12 AWG
Одножильний провідник; вставна зачистка
1,5 ... 4 мм² / 16 ... 12 AWG
Технологія підключення
Вставний затискач CAGE CLAMP®
Тип активації
В'їзд
Тонкожильний провідник
0,5 ... 4 мм² / 20 ... 12 AWG
Тонкожильний провідник; з ізольованим наконечником
0,25 ... 1,5 мм² / 20 ... 16 AWG
Тонкожильний провідник; з наконечником; втискна заделка
1,5 мм² / 16 AWG
Тонкожильний провідник; з неізольованим наконечником
0,25 ... 2,5 мм² / 20 ... 14 AWG
Механічні характеристики
Використання
Загальні застосування в електромережі
Зусилля роз'єднання штекерного з'єднання
Розблоковано: прибл. 20 ... 70 Н (залежно від номера полюса)
Кількість циклів спарювання
200, без резистивного навантаження
Кодування
A
Кодування змінних
Так.
Маркування
L3 L2 L1 ⏚ N
Маркування потенціалу
L3 L2 L1 ⏚ N
Сила зчеплення штекерного з'єднання
приблизно 20 ... 70 Н (залежно від кількості полюсів)
Сила утримання штекерного з'єднання
Закрито: > 80 N
Тип захисту
IP20; при з'єднанні та закріпленні в корпусі з компенсатором натягу: IP2xC (ці компактні роз'єми не призначені для використання у відкритих, легкодоступних місцях!)
Фізичні дані
Відстань між штифтами
10 мм
Висота
17 мм
Глибина
76 мм
Ширина
54,6 мм
Штекерне з'єднання
Блокування штекерного з'єднання
фіксуючий важіль
Вказівка щодо системи блокування
Усі з'єднувачі для навісного монтажу (версії із защіпками для освітлювальних приладів або пристроїв, усі типи роз'ємів для друкованих плат і розподільних з'єднувачів) на заводі оснащені стопорними важелями, які забезпечують надійну фіксацію штепсельних ви
Захист від неправильного ввімкнення
Так.
Зняття напруги
корпус компенсатора натягу
Примітка щодо захисту від неправильного ввімкнення
Всі компоненти WINSTA® на 100% захищені від переплутування при:
a.) підключенні різної кількості полюсів
b.) підключенні з поворотом на 180
c.) підключенні в бічному шаховому порядку
d.) підключенні одного полюса
a.) підключенні різної кількості полюсів
b.) підключенні з поворотом на 180
c.) підключенні в бічному шаховому порядку
d.) підключенні одного полюса
Роз'єм (тип з'єднання)
для диригента
Тип контакту (штекерний роз'єм)
Штепсельний роз'єм / вилка
фіксуючий важіль
Можливість дооснащення
