Артикул: 2006-1302
Виробник: Wago
92.90 грн.
Оплата
Доставка
Адреси найближчих відділень дивитися на карті
від
150.00 грн.
Самовивіз (м.Київ)
Безкоштовно
Опис 2006-1302 3-провідна прохідна клемна колодка; 6 мм²; для застосувань Ex e II; помаранчевий
Ця наскрізна клемна колодка (артикул 2006-1302) спрощує з'єднання проводів, роблячи їх швидкими та простими. При підключенні провідників до цієї прохідної клемної колодки довжина смужки повинна бути від 13 до 15 мм. Наші прохідні клемні колодки для монтажу на рейку є ідеальним рішенням для швидкого та надійного з'єднання електричних проводів як у промисловості, так і в будівництві. Залежно від варіанту, ви можете використовувати їх як для звичайної наскрізної проводки, так і для розподілу потенціалів. Цей виріб оснащений провідниковими клемами і використовує Push-in CAGE CLAMP®. Наші затискачі Push-in CAGE CLAMP® - це універсальне з'єднувальне рішення для всіх типів провідників, що не потребує технічного обслуговування, яке має ключову особливість: Він дозволяє безпосередньо вставляти як одножильні, так і багатожильні провідники з наконечниками без використання інструментів. Не потрібно ніякої підготовки; наприклад, не потрібно обтискати наконечник провідника. Розміри (7,5 x 73,3 x 39,5) мм (ширина x висота x глибина). Залежно від типу провідника, ця наскрізна клемна колодка підходить для провідників перерізом від 0,5 мм² до 10 мм².
Ця наскрізна клемна колодка для монтажу на рейку експлуатується за допомогою робочого інструменту. Наші рейкові клемні колодки TOPJOB® S гарантують надійне електричне з'єднання в багатьох промислових установках і сучасних будівлях. Вони спрощують електропроводку, оскільки ви можете швидко підключати одножильні, багатожильні та тонкожильні провідники з наконечниками. Цей виріб розроблено для певних вибухонебезпечних застосувань (див. технічний паспорт виробу).
Основні характеристики 2006-1302 3-провідна прохідна клемна колодка; 6 мм²; для застосувань Ex e II; помаранчевий
Вимоги до навколишнього середовища
Робоча температура
-60 ... +105 °C
Температура при інсталяції
-35 ... +85 °C
Дані для підключення
Загальна кількість потенціалів
1
Затискні пристрої
3
Кількість гнізд для перемичок
2
Кількість рівнів
1
Дані про матеріал
Ізоляційний матеріал (основний корпус)
Поліамід (PA66)
Вага
11.8 g
Група матеріалів
I
Клас горючості згідно UL94
V0
Колір
помаранчевий
Пожежне навантаження
0,231 МДЖ
Екологічні випробування (умови навколишнього середовища)
Вібрація та ударні навантаження для обладнання рухомого складу
Пройдено.
Вимірювання падіння напруги до і після кожної осі
Пройдено.
Випробування терміну служби за допомогою імітації підвищеного рівня вібрації, подібної до шуму
Випробування пройдено відповідно до розділу 9 стандарту
Вказівки щодо тестування
Осі X, Y та Z
Кількість ударів на вісь
3 позитивні та 3 негативні.
Моніторинг несправностей/обривів контактів
Пройдено.
Прискорення
5g (найвищий рівень тестування для всіх осей)
Процедура випробування (застосування на залізничному транспорті) – Ролик
DIN EN 61373 (VDE 0115-0106):2011-04
Розширений діапазон випробувань: Моніторинг несправностей/обриві
Пройдено.
Розширений обсяг випробувань: Вимірювання падіння напруги до і після кожної осі
Пройдено.
Спектр/місце встановлення
Випробування на довговічність, категорія 1, клас A/B
Технічні умови Застосування в залізничному транспорті – Рухомий склад – Електронне обладнання
DIN EN 50155 (VDE 0115-200):2022-06
Тривалість тесту на вісь
5 h
Тривалість шоку
30 мс
Функціональне випробування за допомогою вібрації, подібної до шу
Випробування пройдено відповідно до розділу 8 стандарту
Частота
f1 = 5 Гц до f2 = 150 Гц
Шок-тест
Випробування пройдено відповідно до розділу 10 стандарту
Шокова форма
Половина синуса
З'єднання 1
Довжина стрічки
13 ... 15 мм
З'єднувальні провідникові матеріали
Мідь
Монолітний провідник
0,5 ... 10 мм² / 20 ... 8 AWG
Напрямок підключення
Фронтальне підключення
Номінальний переріз
6 мм ²
Одножильний провідник; вставна зачистка
2,5 ... 10 мм² / 14 ... 8 AWG
Примітка (переріз провідника)
Залежно від характеристики провідника, провідник з меншим поперечним перерізом також може бути вставлений за допомогою втискної муфти.
Технологія підключення
Вставний затискач CAGE CLAMP®
Тип активації
Інструмент для роботи
Тонкожильний провідник
0,5 ... 10 мм² / 20 ... 8 AWG
Тонкожильний провідник; з ізольованим наконечником
0,5 ... 6 мм² / 20 ... 10 AWG
Тонкожильний провідник; з наконечником; втискна заделка
2,5 ... 6 мм² / 16 ... 10 AWG
Механічні характеристики
Рівень розмітки
Маркування по центру / збоку
Тип кріплення
Рейка DIN-35
Фізичні дані

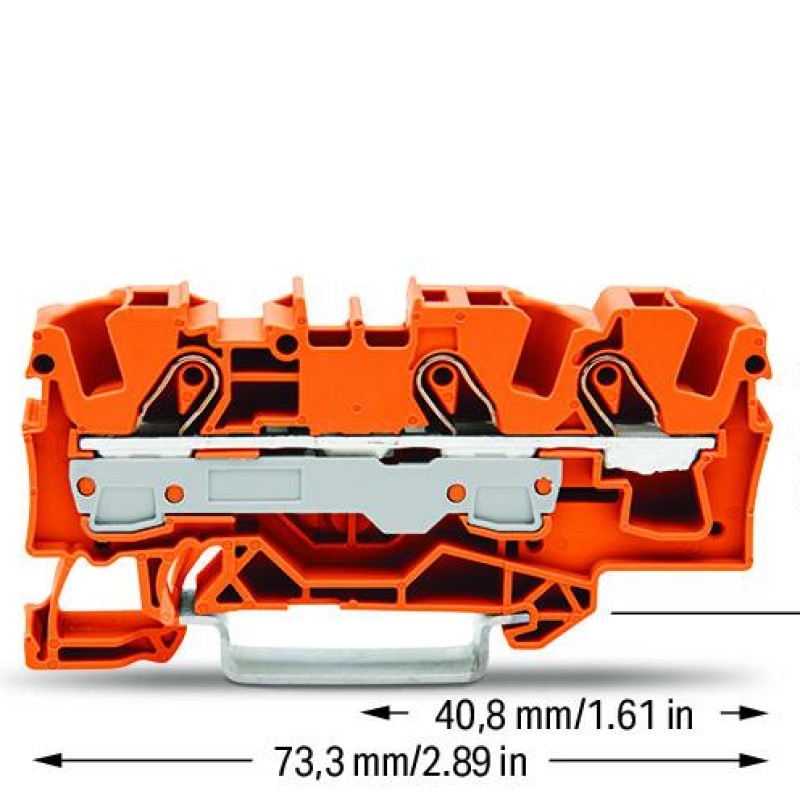

Висота
73,3 мм
Глибина
39,5 мм
Глибина від верхнього краю DIN-рейки
32,9 мм
Ширина
7,5 мм
