Артикул: 2001-1201
Виробник: Wago
27.68 грн.
Оплата
Доставка
Адреси найближчих відділень дивитися на карті
від
150.00 грн.
Самовивіз (м.Київ)
Безкоштовно

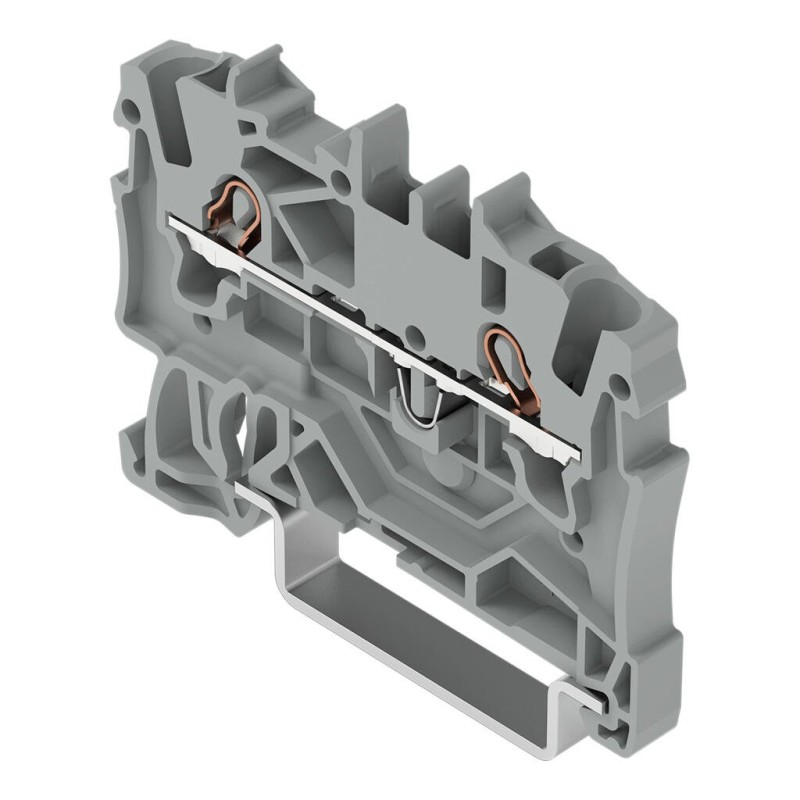

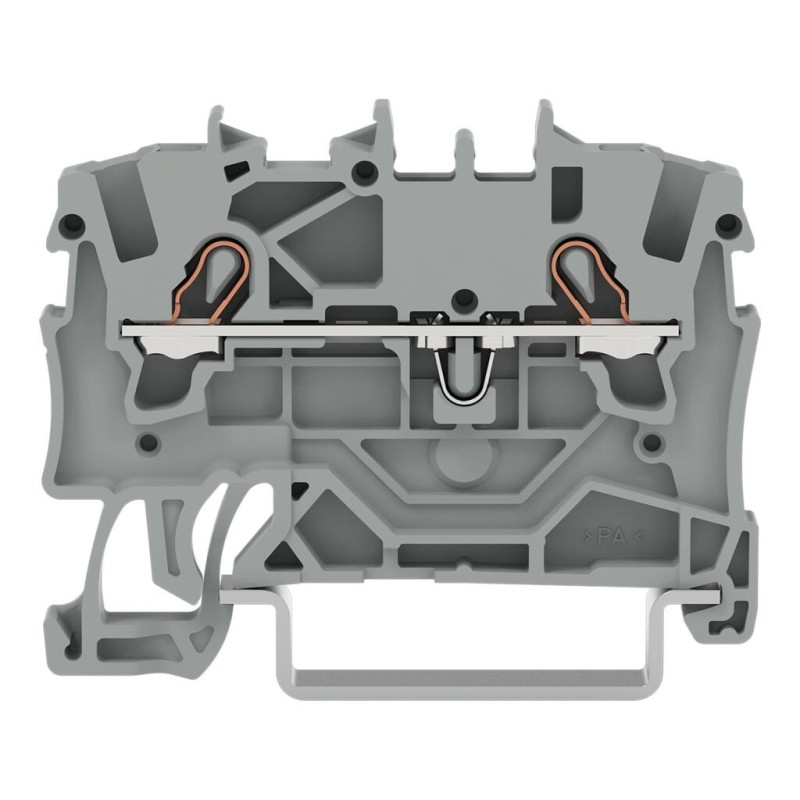

Опис 2001-1201 2-провідна прохідна клемна колодка; 1.5 мм²; для застосувань Ex e II; сірий
Швидкі та прості з’єднання гарантуються за допомогою клемної колодки (номер позиції 2001-1201). Довжина смуги має становити від 9 до 11 мм під час під’єднання провідників до цієї наскрізної клемної колодки. Для промислового чи будівельного застосування ви можете використовувати наші наскрізні клеми для швидкого та безпечного підключення електричних провідників. Ми пропонуємо варіанти як для класичної прохідної проводки, так і для розподілу потенціалу. У цьому продукті є провідникові клеми та використовується Push-in CAGE CLAMP®. Технологія Push-in CAGE CLAMP® забезпечує універсальне рішення для з’єднання всіх типів провідників. Це дозволяє вставляти як одножильні, так і тонкожильні провідники з наконечниками безпосередньо в точку затиску без необхідності використання інструментів. Розміри: (4,2 x 48,5 x 39,5) мм (ширина x висота x глибина). Залежно від типу провідника ця прохідна клемна колодка ідеально підходить для поперечного перерізу провідника від 0,25 мм² до 2,5 мм².
Для керування цією прохідною клемною колодкою для монтажу на рейку використовується робочий інструмент. Наші клемні колодки TOPJOB® S для монтажу на рейку гарантують надійне електричне з’єднання в різних промислових застосуваннях і сучасних будівельних установках. Вони спрощують підключення, оскільки ви можете швидко підключати одножильні, багатожильні та тонкожильні провідники з наконечниками. Цей продукт розроблено для спеціальних вибухонебезпечних застосувань (будь ласка, зверніться до опису продукту).
Основні характеристики 2001-1201 2-провідна прохідна клемна колодка; 1.5 мм²; для застосувань Ex e II; сірий
Вимоги до навколишнього середовища
Робоча температура
-60 ... +105 °C
Температура при інсталяції
-35 ... +85 °C
Дані для підключення
Загальна кількість потенціалів
1
Затискні пристрої
2
Кількість гнізд для перемичок
2
Кількість рівнів
1
Дані про матеріал
Ізоляційний матеріал (основний корпус)
Поліамід (PA66)
Вага
3.9 g
Група матеріалів
I
Клас горючості згідно UL94
V0
Колір
сірий
Пожежне навантаження
0,086 МДЖ
Екологічні випробування (умови навколишнього середовища)
Вібрація та ударні навантаження для обладнання рухомого складу
Пройдено.
Вимірювання падіння напруги до і після кожної осі
Пройдено.
Випробування терміну служби за допомогою імітації підвищеного рівня вібрації, подібної до шуму
Випробування пройдено відповідно до розділу 9 стандарту
Вказівки щодо тестування
Осі X, Y та Z
Кількість ударів на вісь
3 позитивні та 3 негативні.
Моніторинг несправностей/обривів контактів
Пройдено.
Прискорення
5g (найвищий рівень тестування для всіх осей)
Процедура випробування (застосування на залізничному транспорті) – Ролик
DIN EN 61373 (VDE 0115-0106):2011-04
Розширений діапазон випробувань: Моніторинг несправностей/обриві
Пройдено.
Розширений обсяг випробувань: Вимірювання падіння напруги до і після кожної осі
Пройдено.
Спектр/місце встановлення
Випробування на довговічність, категорія 1, клас A/B
Технічні умови Застосування в залізничному транспорті – Рухомий склад – Електронне обладнання
DIN EN 50155 (VDE 0115-200):2022-06
Тривалість тесту на вісь
5 h
Тривалість шоку
30 мс
Функціональне випробування за допомогою вібрації, подібної до шу
Випробування пройдено відповідно до розділу 8 стандарту
Частота
f1 = 5 Гц до f2 = 150 Гц
Шок-тест
Випробування пройдено відповідно до розділу 10 стандарту
Шокова форма
Половина синуса
З'єднання 1
Довжина стрічки
9 ... 11 мм
З'єднувальні провідникові матеріали
Мідь
Монолітний провідник
0,25 ... 2,5 мм² / 22 ... 14 AWG
Напрямок підключення
Фронтальне підключення
Номінальний переріз
1,5 мм ²
Одножильний провідник; вставна зачистка
0,75 ... 2,5 мм² / 18 ... 14 AWG
Примітка (переріз провідника)
Залежно від характеристики провідника, провідник з меншим поперечним перерізом також може бути вставлений за допомогою втискної муфти.
Технологія підключення
Вставний затискач CAGE CLAMP®
Тип активації
Інструмент для роботи
Тонкожильний провідник
0,25 ... 2,5 мм² / 22 ... 14 AWG
Тонкожильний провідник; з ізольованим наконечником
0,25 ... 1,5 мм² / 22 ... 16 AWG
Тонкожильний провідник; з наконечником; втискна заделка
0,75 ... 1,5 мм² / 18 ... 16 AWG
Механічні характеристики
Рівень розмітки
Маркування по центру / збоку
Тип кріплення
Рейка DIN-35

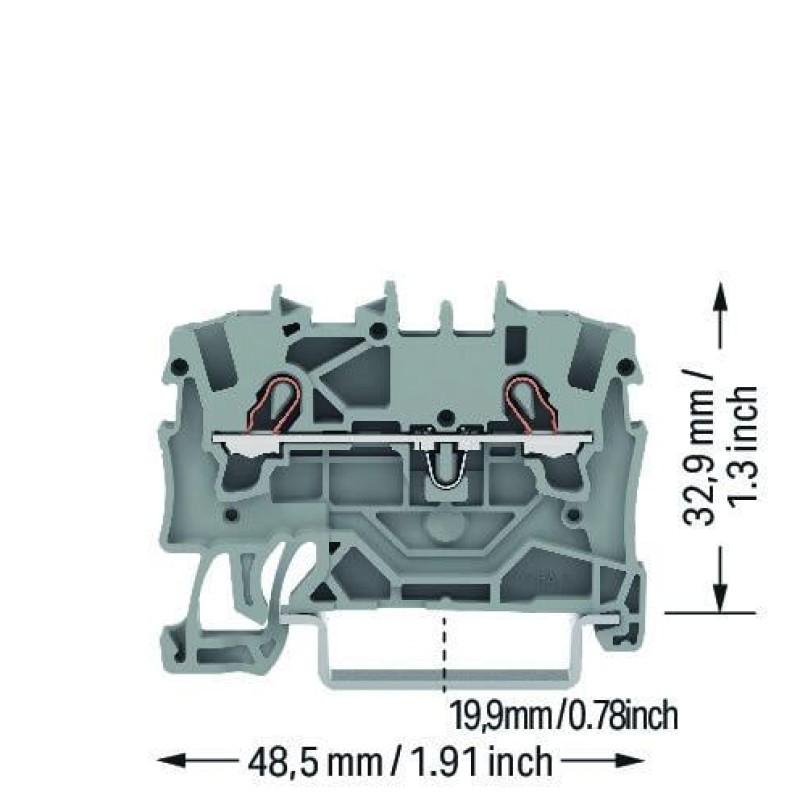

Фізичні дані
Висота
48,5 мм
Глибина
39,5 мм
Глибина від верхнього краю DIN-рейки
32,9 мм
Ширина
4,2 мм
